機械式三輥對稱卷板機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置通過錐齒輪傳動作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。機械式三輥卷板機缺點是板材端部需借助其它設備進行預彎。

技術參數

機械式三輥對稱卷板機結構說明

1. 工作部分

   工作部分由上輥裝置、下輥裝置、上輥壓下裝置、平衡裝置、翻倒部分、機架及底座等組成；
   1)上輥裝置 上輥裝置由上輥、軸承座、SF-2復合軸承等組成。材質45＃鋼；
   2)下輥裝置(45#) 下輥裝置由下輥、下輥輸入齒輪、SF-2復合軸承等組成。材質45＃鋼；
   3)上輥壓下裝置 上輥壓下裝置由電機、減速機、蝸輪蝸桿機構、絲桿螺母升降機構等組成；
   4)平衡裝置 平衡裝置由支座、螺桿、調節螺母等組成；
   5)翻倒部分 翻倒部分由倒框、手柄、轉銷等組成；
   6)機架及底座 機架為焊接件，底座為焊接件，退火去應力處理。

2. 主傳動部分

   主傳動部分由主電機、主減速機、聯軸接、輸出齒輪等組成。

3. 電控部分

   電控部分由控制柜、行程控制裝置等組成。

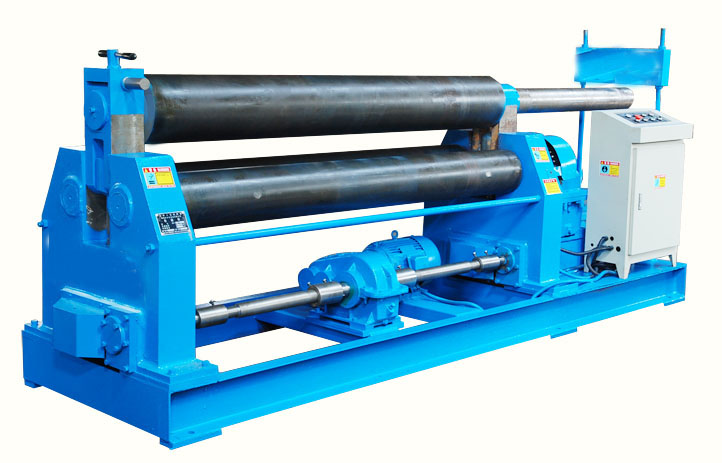

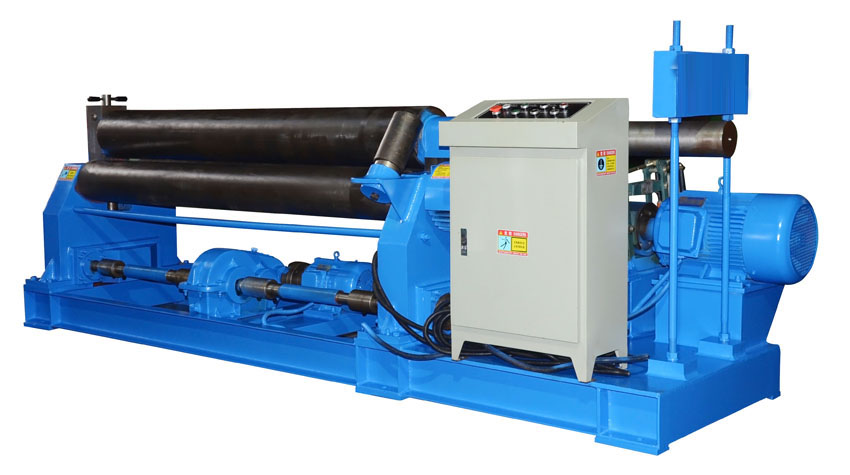

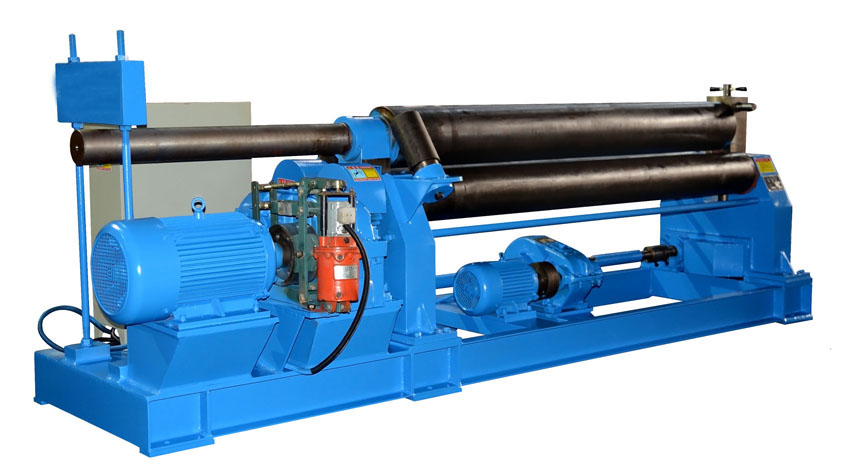

機械式三輥對稱卷板機圖片
